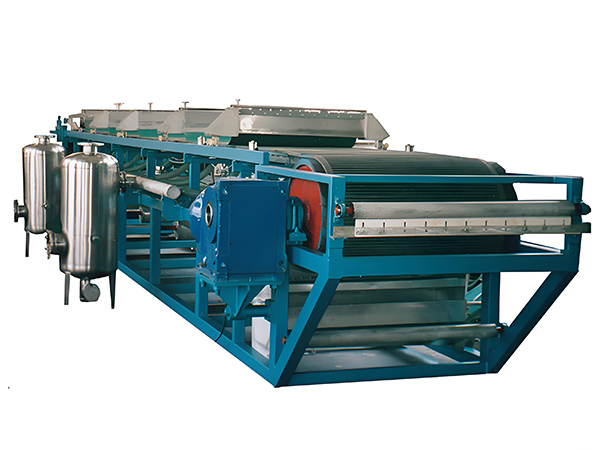

กรองเข็มขัดแนวนอน

กรองเข็มขัดแนวนอน

ความกว้างของเข็มขัด: 400mm, 630mm, 1300mm
ความเร็วของเข็มขัด: 0.3-6m / นาที
ระดับสูญญากาศ: 5.5-6.5kPa
พื้นที่กรอง: 20m2
อํานาจมอเตอร์: 3kw-11kw



ภาพรวมผลิตภัณฑ์

ในฐานะที่เป็นอุปกรณ์แยกของเหลวและของแข็งซึ่งรวมการดูดซึมความดันเชิงลบในสูญญากาศและเทคโนโลยีการถ่ายโอนอย่างต่อเนื่องของสายพานลําเลียงวงกลมตัวกรองวงกลมอัปเกรดการใช้งานการกรองแบบดั้งเดิมเป็นโหมดการผลิตอย่างต่อเนื่องที่มีเสถียรภาพและมีประสิทธิภาพผ่านการออกแบบกระบวนการอัตโนมัติ ด้วยการควบคุมพารามิเตอร์ที่แม่นยําประสิทธิภาพการแยกที่เชื่อถือได้และการดําเนินงานที่ชาญฉลาดส่วนข้ามอุปกรณ์นี้ได้กลายเป็นอุปกรณ์หลักสําหรับการเพิ่มประสิทธิภาพกระบวนการแยกของเหลวและของแข็งในด้านการปกป้องสิ่งแวดล้อมอุตสาหกรรมเคมีอุตสาหกรรมโลหะอุตสาหกรรมอาหารและอื่น ๆ

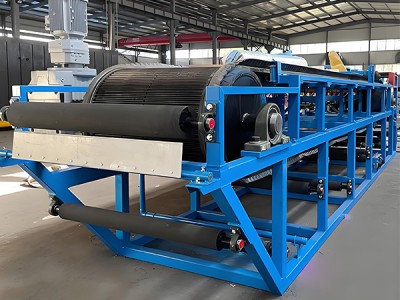

Horizontal belt filter

ข้อได้เปรียบหลัก

ประสิทธิภาพที่ไม่ซ้ํากันของตัวกรองแถบแนวนอนมาจากการออกแบบโครงสร้างนวัตกรรมและกลไกการกรองแบบไดนามิกซึ่งสะท้อนให้เห็นโดยเฉพาะอย่างยิ่งในลักษณะทางเทคนิคต่อไปนี้:



กระบวนการทํางานเต็มรูปแบบ

ขึ้นอยู่กับระบบการไหลเวียนแบบวงแหวนแบบวงแหวนของเข็มขัดขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัดเข็มขัด



การควบคุมพารามิเตอร์อัจฉริยะ

ระบบควบคุมอัตโนมัติแบบบูรณาการ PLC สามารถปรับพารามิเตอร์หลักเช่นความเร็วในการทํางานของสายพานกรองความแข็งแรงในการดูดซึมสูญญากาศอัตราการไหลของอาหาร ฯลฯ เพื่อให้มั่นใจในความเสถียรของกระบวนการและลดการขึ้นอยู่กับแรงงาน



การควบคุมการกรองเค้กที่แม่นยํา

ผ่านการสมดุลแบบไดนามิกของอัตราการเคลื่อนไหวของสายพานกรองและค่าความดันเชิงลบของสูญญากาศสามารถปรับแต่งเพื่อควบคุมช่วงความหนาของเค้กกรองและเนื้อหาน้ําสุดท้าย



การปรับตัววัสดุหลายวัสดุ

สนับสนุนการเปลี่ยนวัสดุสายพานกรองอย่างรวดเร็วและการเปลี่ยนโหมดการล้างที่ยืดหยุ่นง่ายต่อการจัดการกับการกัดกร่อนที่แข็งแกร่งความหนืดสูงง่ายต่อการออกซิเดชันและรอยขีดข่วนพิเศษอื่น ๆ

โครงสร้าง

ตัวกรองเข็มขัดแนวนอนมีโครงสร้างที่แม่นยําและแยกการทํางานที่ชัดเจน แต่ละตัวขาดเพื่อให้แน่ใจว่ากระบวนการกรองเป็นแบบต่อเนื่องและมีเสถียรภาพองค์ประกอบเฉพาะและบทบาทของตารางต่อไปนี้:



ส่วนประกอบหลักบทบาทหลัก
รั้วสนับสนุนอุปกรณ์ทั้งหมดเพื่อให้มั่นใจถึงความแม่นยําในการติดตั้งและความมั่นคงของแต่ละส่วนประกอบ
ห้องสูญญากาศสร้างและบํารุงรักษาสภาพแวดล้อมสูญญากาศซึ่งเป็นแหล่งพลังงานหลักสําหรับการแยกของแข็งและของเหลว
แหวนกรองเข็มขัดมีสารละลายและทําหน้าที่เป็นสื่อกรองอนุญาตให้ของเหลวผ่านและเก็บอนุภาคของแข็งด้วยวัสดุที่เลือกตามลักษณะของสารละลาย
ระบบส่งสัญญาณไดรฟ์สายพานกรองและสายพานลําเลียงด้วยความเร็วที่คงที่เพื่อควบคุมความเร็วในการกรองและอัตราการผลิต
สารอาหารการกระจายขยะอย่างสม่ําเสมอบนแถบตัวกรองเพื่อให้แน่ใจว่าพื้นที่ตัวกรองจะใช้ประโยชน์อย่างเต็มที่
อุปกรณ์ซักผ้าสเปรย์ล้างเค้กตัวกรอง (ถ้าจําเป็น) เพื่อลดสิ่งสกปรกที่ละลายในเค้กตัวกรอง
ดาวน์โหลดอุปกรณ์สารสกัดจากเชื้อเพลิงจากเชื้อเพลิงจากเชื้อเพลิงจากเชื้อเพลิง

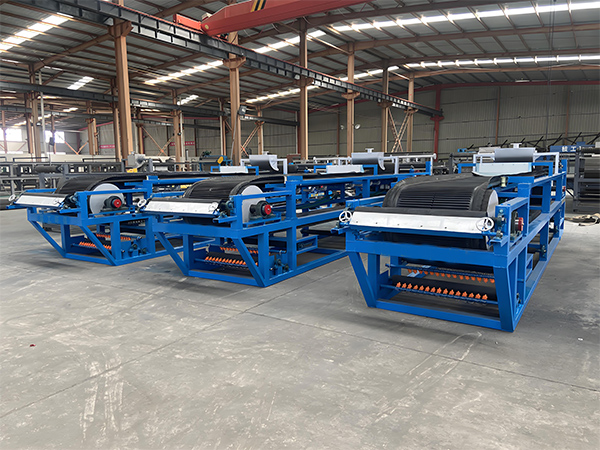

Horizontal belt filter

หลักการทํางาน

สี่ขั้นตอนเพื่อเสร็จสิ้นการกรองอย่างต่อเนื่องที่มีประสิทธิภาพสูง

ตัวกรองเข็มขัดสูญญากาศแนวนอนที่มี "การทํางานอย่างต่อเนื่อง" และ "ดูดสูญญากาศ" เป็นแนวคิดการออกแบบหลักกระบวนการทํางานที่สมบูรณ์สามารถแบ่งออกเป็นสี่ลิงค์หลักต่อไปนี้:

เฟสผ้าสม่ําเสมอ

แบริ่งถูกกระจายอย่างสม่ําเสมอบนพื้นผิวของเข็มขัดตัวกรองเคลื่อนที่แบบหมุนผ่านระบบให้อาหารพิเศษและเข็มขัดตัวกรองเข้าสู่พื้นที่ดูดซับสูญญากาศได้อย่างราบรื่นด้วยอุปกรณ์ส่ง

ขั้นตอนการแยกสูญญากาศของแข็งของเหลว

ไดรฟ์โดยความดันเชิงลบที่สร้างขึ้นโดยกล่องสูญญากาศเฟสของเหลวในลามิเนตผ่านผ้ากรองได้อย่างรวดเร็วเพื่อเข้าไปในช่องคลอดการเก็บรวบรวมของเหลวและอนุภาคเฟสที่แข็งแกร่งจะถูกเก็บไว้และบีบอัดเพื่อสร้างเค้กกรองที่หนาแน่น

ขั้นตอนการบําบัดลึกและการบําบัดน้ํา

เมื่อความบริสุทธิ์ของเค้กตัวกรองต้องปรับปรุง เมื่อจําเป็นต้องปรับปรุงความบริสุทธิ์ของเค้กตัวกรองระบบล้างสเปรย์ของเหลวทําความสะอาดทําความเข้าใจการแทนที่สิ่งสกปรกภายใต้การกระทําของสูญญากาศแล้วเค้กตัวกรองเข้าสู่พื้นที่ระบายน้ําความดันสูงและลดเนื้อหาของความชื้นผ่านการอัดรีดทางกล

ขั้นตอนการฟื้นฟูเข็มขัดอัตโนมัติและกรอง

เมื่อเข็มขัดกรองที่พกพาเค้กตัวกรองทํางานไปยังลูกกลิ้งที่ถูกลบออกมัน realizes solid-phase stripping through the scraper or blowback device, และจากนั้นเข็มขัดกรองผ่านระบบล้างและสเปรย์เพื่อกําจัดอนุภาคที่เหลือและจากนั้นกลับเข้าสู่การเสร็จสิ้นวงจรวงจรปิด

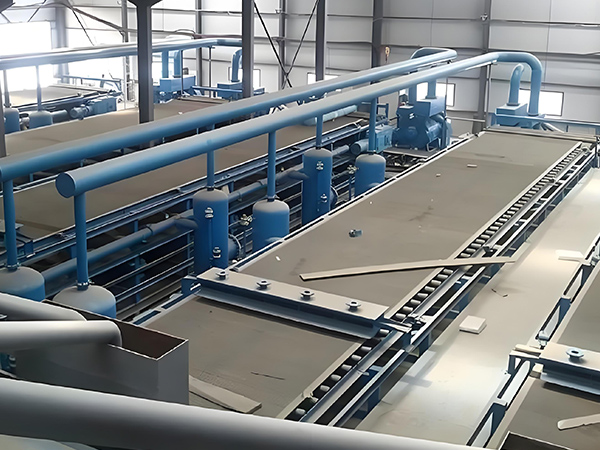

การประยุกต์ใช้

ความหลากหลายของตัวกรองสูญญากาศแนวนอนทําให้พวกเขาใช้กันอย่างแพร่หลายในหลายอุตสาหกรรม

อุตสาหกรรมเคมี

Dyestuff การกรอง intermediate, ปุ๋ยหล่อลื่น dewatering, catalyst การกู้คืน

อุตสาหกรรมอาหาร

การกรองถั่วเหลืองถั่วเหลืองถั่วเหลืองถั่วเหลืองถั่วเหลืองถั่วเหลืองถั่วเหลืองถั่วเหลืองถั่วเหลืองถั่วเหลืองถั่วเหลือง

อุตสาหกรรมคุ้มครองสิ่งแวดล้อม

การระบายน้ําหล่อลื่นในการบําบัดน้ําเสียก่อนการบําบัดน้ําเสียอุตสาหกรรมรีไซเคิลเงิน

อุตสาหกรรมยา

อุตสาหกรรมเภสัชกรรม: การกรอง intermediates ยา, การแยกของเหลวการบําบัด

การประยุกต์ใช้ค่า

สําหรับการผลิตองค์กรเพื่อสร้างพื้นที่ที่มีประสิทธิภาพมากขึ้น

การประยุกต์ใช้การปฏิบัติของตัวกรองสายพานสูญญากาศสามารถมาจากประสิทธิภาพค่าใช้จ่ายคุณภาพการคุ้มครองสิ่งแวดล้อมและการดําเนินงานและการบํารุงรักษาของห้าระดับหลักสําหรับองค์กรเพื่อให้ได้ประโยชน์อย่างมีนัยสําคัญประสิทธิภาพเฉพาะ:

เพิ่มประสิทธิภาพการผลิต

ผ่านกระบวนการทั้งหมดของโหมดการดําเนินงานอย่างต่อเนื่องการกําจัดเวลาการชาร์จและการชาร์จการระงับของการกรองแบบ intermittent แบบดั้งเดิมความสามารถในการประมวลผลในวันเดียวสามารถเพิ่มได้ 150%-200% เมื่อเทียบกับอุปกรณ์แบบดั้งเดิมซึ่งจะสั้นลงอย่างมีนัยสําคัญรอบการผลิต

01 คน

ค่าใช้จ่ายแรงงานต่ํากว่า

ระบบควบคุมอัจฉริยะ PLC ทําความเข้าใจถึงการทํางานโดยอัตโนมัติของกระบวนการให้อาหารระบายน้ําและระบายน้ําทั้งหมดและแต่ละสายการผลิตสามารถลด 3-5 ผู้ประกอบการสนามและลดความผิดพลาดของการแทรกแซงด้วยตนเอง

02 ชีวิต

รับประกันคุณภาพผลิตภัณฑ์

ระบบปรับสูญญากาศแบบไดนามิกและเทคโนโลยีไดรฟ์สายพานกรองการแปลงความถี่ทํางานร่วมกันเพื่อควบคุมช่วงการเปลี่ยนแปลงของเนื้อหาน้ําของเค้กกรองภายใน ±1.5%, ให้วัตถุดิบที่มั่นคงสําหรับกระบวนการด้านล่าง

03 ชีวิต

รีไซเคิลทรัพยากร

ระบบซักผ้าระดับรองรับการรีไซเคิลตัวกรองอัตราการรีไซเคิลของน้ําบริสุทธิ์สามารถเข้าถึงมากกว่า 85% และการใช้น้ําของหนึ่งตันของผลิตภัณฑ์สามารถลด 40%-60% ซึ่งบรรเทาความดันของการรักษาด้านสิ่งแวดล้อม

04 ชีวิต

ลดค่าใช้จ่ายในการดําเนินงานและการบํารุงรักษา

การใช้สายพานกรองคอมโพสิตความแข็งแรงสูงและอุปกรณ์สเปรย์ทําความสะอาดด้วยตนเองรอบการเปลี่ยนสายพานกรองขยายไปถึง 4-8 เดือนอัตราความล้มเหลวที่ครอบคลุมของอุปกรณ์ลงไปถึงน้อยกว่า 2%

05 มุมมอง

โซฟา

 ตัวกรองเข็มขัดแนวนอน ผู้ผลิต

เครื่องกรองสายพานสูญญากาศได้ประสบความสําเร็จในการแตกจุดเจ็บปวดอุตสาหกรรมของอุปกรณ์แยกของเหลวและของแข็งแบบดั้งเดิมในแง่ของประสิทธิภาพการผลิตความซับซ้อนของการดําเนินงานและความสม่ําเสมอของผลิตภัณฑ์เนื่องจากโครงสร้างเทคโนโลยีสามเหลี่ยมของ "ระบบการดําเนินงานอย่างต่อเนื่อง + ระบบควบคุมอัจฉริยะ + การควบคุมกระบวนการระดับมิลลิเมตร" ผ่านการนวัตกรรม synergistic ของการดูดซึมสูญญากาศและการขนส่งแบบไดนามิกจะสร้างพารามิเตอร์ใหม่ของการแยก "ประสิทธิภาพสูงเสถียรภาพและเศรษฐกิจ" ในการทําเหมืองแร่และโลหะการรักษาสิ่งแวดล้อมและการประมวลผลอุตสาหกรรมหนักอื่น ๆ ค่าแข่งขันหลักของอุปกรณ์คือการเปลี่ยนข้อดีของการออกแบบทางกลเป็นตัวบ่งชี้
