ตัวกรองดิสก์โรตารี่:

ออกแบบขึ้นอยู่กับหลักการหลักของ “การแยกที่มีประสิทธิภาพสูง + การดําเนินงานที่มั่นคง” ส่วนประกอบและฟังก์ชั่นหลักของมันคือดังนี้:ตัวกรองดิสก์โรตารี่

กรอบหลัก:ประกอบด้วยถังกรองวงกลม (สําหรับการโหลดลื่นวัสดุที่เลือกขึ้นอยู่กับความต้านทานการกัดกร่อน: สแตนเลส 304/316L พลาสติกเสริมด้วยไฟเบอร์กลาสหรือเคลือบด้วยยาง) การประกอบดิสก์หมุนหลักและหน่วยขับเคลื่อนมอเตอร์เกียร์

การประกอบดิสก์โรตารี่:หลักของอุปกรณ์ประกอบด้วย 8-24 แผ่นกรองแบบแยกส่วน (ปริมาณที่กําหนดโดยความจุในการประมวลผล) แต่ละแผ่นมีห้องเก็บของเหลวแบบ honeycomb / lattice ในร่มครอบคลุมภายนอกด้วยผ้ากรอง

ระบบสูญญากาศและระบบซักผ้าหลัง:รวมถึงปั๊มสูญญากาศท่อสูญญากาศถังเก็บอากาศอัดและท่อซักผ้าหลัง ท่อเชื่อมต่อกับชุดดิสก์ผ่านการหมุนข้อต่อเพื่อให้แน่ใจว่าปิดผนึกช่วยให้สามารถดูดซึมสูญญากาศและล้างหล่อลื่นหลัง

ระบบซักผ้า:ประกอบด้วยถังของเหลวซักผ้า, ปั๊มสเปรย์, ท่อสเปรย์และถั่ว ถั่วมีมุมและอัตราการไหลที่สามารถปรับได้ (0.5-5 m3/h, ตรงกับปริมาณการล้าง) เพื่อให้แน่ใจว่าฝาครอบของเหลวซักผ้าของเค้กตัวกรองเป็นสม่ําเสมอ

ระบบการจัดส่งและการจัดส่งสินค้า:ประกอบด้วยสแตนเลส / สกรูโลหะผสมทนต่อการสึกหรอ (0.1–0.3 มม. ระยะห่างจากผ้ากรอง) อุปกรณ์การสั่นสะเทือนเป็นตัวเลือกและอุปกรณ์การขนส่งด้านล่าง สกรูลบเค้กกรองซึ่งจะถูกขนส่งไปทันทีโดยอุปกรณ์ขนส่งเพื่อป้องกันการสะสม

ระบบควบคุม:ขึ้นอยู่กับ PLC ส่วนใหญ่ให้การตรวจสอบในเวลาจริงของความเร็วหมุนระดับสูญญากาศระดับของเหลวและอัตราการไหลของของเหลวล้าง สนับสนุนการกําหนดค่าพารามิเตอร์หน้าจอสัมผัสและการแจ้งเตือนข้อบกพร่อง (เช่นการปิดกั้นผ้ากรองความล้มเหลวของปั๊มสูญญากาศ) รุ่นขั้นสูงสามารถบูรณาการกับระบบ DCS ของโรงงานเพื่อการอัตโนมัติอย่างเต็มที่

การเลือกอุปกรณ์ให้ความสําคัญกับ "พื้นที่การกรอง" เป็นเมตริกหลักโดยทั่วไปตั้งแต่ 5 ถึง 100 ตารางเมตรที่มีโซลูชั่นที่กําหนดเองมากกว่า 200 ตารางเมตร ความจุการประมวลผลของแบริ่งมีช่วงตั้งแต่ 1 ถึง 50 ตารางเมตร / ชั่วโมงขึ้นอยู่กับเนื้อหาของของแข็งแกร่งแบริ่งและขนาดอนุภาค

ข้อดีหลัก:

เมื่อเทียบกับอุปกรณ์แยกของเหลวและของแข็งแบบดั้งเดิมเช่นกดตัวกรองแผ่นและกรอบกดตัวกรองห้องและตัวกรอง centrifugal ตัวกรองดิสก์โรตารี่มีข้อดีที่สําคัญดังต่อไปนี้:

1. การดําเนินงานอย่างต่อเนื่องที่มีประสิทธิภาพสูง:การใช้การออกแบบดิสก์หมุน eliminates the intermittent “plate loading-filtering-resting” cycle required by plate-and-frame machines, enabling 24/7 continuous operation. It achieves higher throughput per unit filtration area, making it ideal for large-scale applications such as chemical wastewater treatment and mineral processing.

2. อัตโนมัติสูง:ระบบขึ้นอยู่กับ PLC ช่วยให้กระบวนการอัตโนมัติอย่างเต็มที่ลดต้นทุนแรงงาน การเปลี่ยนผ้ากรองเป็นเรื่องง่ายนําไปสู่การบํารุงรักษาที่ลดลงอย่างมีนัยสําคัญเมื่อเทียบกับอุปกรณ์ดั้งเดิม

3. เนื้อหาความชื้นของเค้กกรองต่ํา:กระบวนการ “pre-dewatering + deep dewatering + reverse-blow” ช่วยให้ปริมาณความชื้นของเค้กกรองต่ํากว่า 10%-20% เมื่อเทียบกับเครื่องกรองแรงเหวี่ยงและต่ํากว่า 5%-15% เมื่อเทียบกับตัวกรองสูญญากาศแบบดั้งเดิม สําหรับสารเคมีทุก 10% การลดปริมาณความชื้นช่วยประหยัด 15%-20% ในการใช้พลังงานในการอบแห้ง

4. ความสามารถในการปรับตัวที่กว้างขวางการประมวลผลการระงับจาก 0.1 ถึง 1000 μm การแยกที่มั่นคงสามารถบรรลุได้สําหรับความหนาแน่นต่ํา (โรงงานพลังงาน desulfurization gypsum), ความหนาแน่นสูง (การกัดกร่อน) และวัสดุที่กัดกร่อน (น้ําเสีย electroplating) ผ่านการปรับพารามิเตอร์ที่มีการปิดผนึกผ้ากรองขั้นต่ํา

5. มีเสถียรภาพปลอดภัยและเป็นมิตรกับสิ่งแวดล้อม:ความเร็วในการหมุน

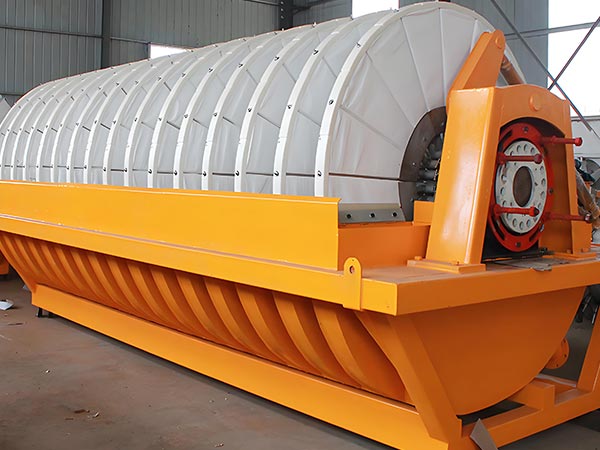

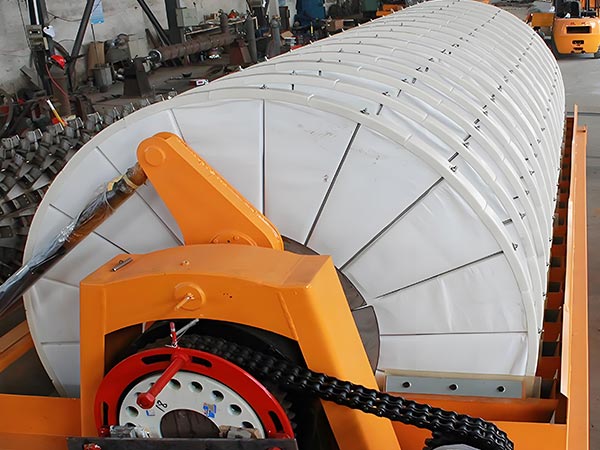

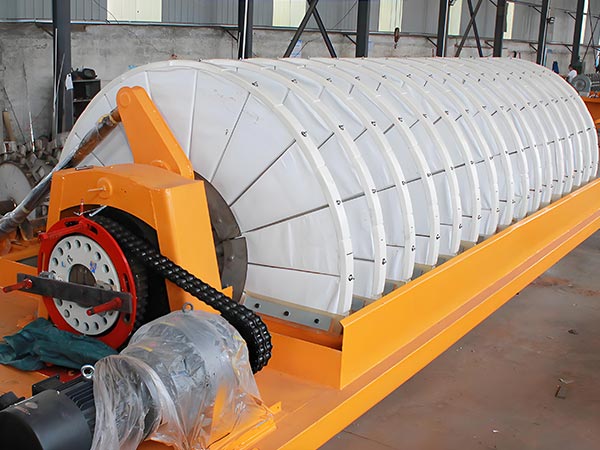

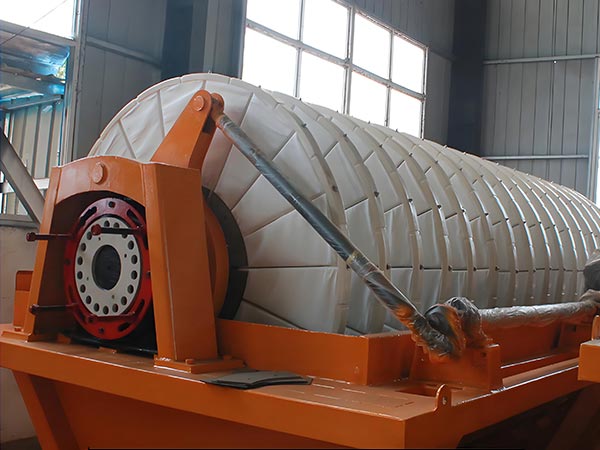

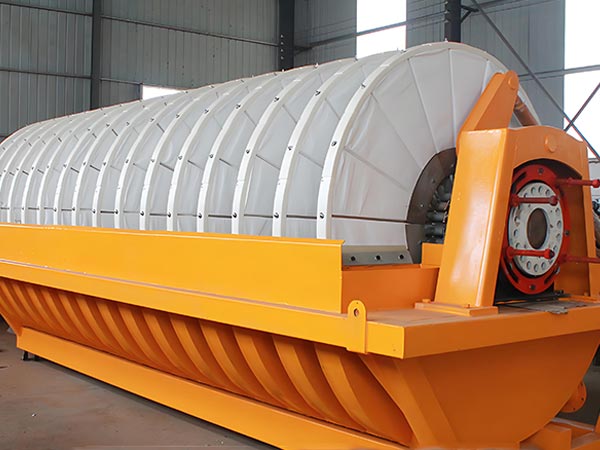

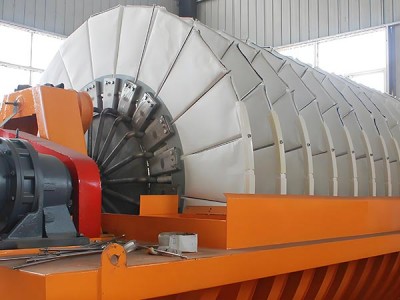

รูปภาพผลิตภัณฑ์

ข้อกําหนดทางเทคนิคของเครื่องกรองสูญญากาศดิสก์โรตารี่

การประยุกต์ใช้สถานการณ์:

ใช้ประโยชน์จากประสิทธิภาพสูงการดําเนินงานอย่างต่อเนื่องและความสามารถในการปรับตัวที่แข็งแกร่งตัวกรองไดรฟ์สูญญากาศหมุนได้พบการใช้งานที่กว้างขวางในหลายอุตสาหกรรมรวมถึงการปกป้องสิ่งแวดล้อมการประมวลผลเคมีการผลิตอาหารและการทําเหมืองแร่ การประยุกต์ใช้เฉพาะ ได้แก่:

1. อุตสาหกรรมคุ้มครองสิ่งแวดล้อม:

การบําบัดน้ําเสียในท้องถิ่น: กระบวนการเปิดใช้งานหล่อลื่นและหล่อลื่นส่วนเกินเพื่อให้บรรลุปริมาณความชื้นของเค้กตัวกรอง

การบําบัดน้ําเสียอุตสาหกรรม: การจัดการคลื่นและคลื่นเกลือที่ติดเชื้อโครเมียมจากน้ําเสียเคมี, electroplating และสีเพื่อลดปริมาณของเสียที่แข็ง

Desulfurization ก๊าซหล่อลื่น: การหล่อลื่นหล่อลื่นก๊าซหล่อลื่นก๊าซหล่อลื่นก๊าซหล่อลื่นก๊าซหล่อลื่นก๊าซหล่อลื่นก๊าซหล่อลื่นก๊าซหล่อลื่นก๊าซหล่อลื่นก๊าซหล่อลื่นก๊าซหล่อลื่นก๊าซหล่อลื่น

2. อุตสาหกรรมเคมี:

สารเคมีดี: การแยกการระงับในการผลิตเรซินสังเคราะห์และเม็ดสีเพื่อให้มั่นใจถึงความบริสุทธิ์ของผลิตภัณฑ์

การผลิตปุ๋ย: การรักษาปุ๋ยฟอสฟอรัสและปุ๋ยเกลือจากการผลิตฟอสฟอรัสแอมโมเนียมและโพแทสเซียมคลอไรด์เพื่อกู้คืนผลิตภัณฑ์ข้างเคียง (เช่นฟอสฟอรัสสําหรับการผลิตกรดซัลเฟอร์)

สารเคมีอินทรีย์:แยกเอทานอลอะซิโตนและส่วนผสมของตัวทําละลายอื่น ๆ เพื่อให้สามารถกู้คืนตัวทําละลายได้

3. อุตสาหกรรมอาหาร

การประมวลผล Starch: การกรองแร่แร่เพื่อให้ได้แร่เปียกที่มีปริมาณความชื้น 35% -45% การเตรียมความพร้อมสําหรับการอบแห้งในภายหลัง

อุตสาหกรรมน้ําตาล: การประมวลผลของถั่วเหลืองและถั่วกรองถั่วเหลืองเพื่อกู้คืนน้ําตาลถั่วเหลืองสามารถประมวลผลเป็นอาหาร

การประมวลผลนม: การกรองสารละลายโปรตีน Whey และ Whey จากการผลิตชีสเพื่อเพิ่มอัตราการกู้คืนผลิตภัณฑ์

4. อุตสาหกรรมเหมืองแร่และโลหะ

การประมวลผลแร่: การระบายน้ําทองแดงเหล็กและเหมืองแร่ทองแดงเข้มข้นเพื่อผลิตผงเข้มข้นความชื้น 10%-20% สําหรับการขนส่งและละลายที่มีประสิทธิภาพ

การประมวลผลแร่ธาตุที่ไม่ใช่โลหะ: การประมวลผลหินแคลเซียมและแคลเซียมเพื่อกําจัดสิ่งสกปรกและเพิ่มความบริสุทธิ์

การบําบัดขยะโลหะโลหะ: การบําบัดขยะเหล็กและหล่อลื่นสีแดงเพื่อลดปริมาณในขณะที่กู้คืนโลหะที่มีค่าเช่นเหล็ก

5. อุตสาหกรรมพลังงานใหม่

วัสดุแบตเตอรี่ลิเธียม: การแยกสารละลายเหล็กไฟเบอร์ลิเธียมและวัสดุ ternary จากตัวทําละลาย NMP เพื่อให้แน่ใจว่าขนาดอนุภาคและความบริสุทธิ์

วัสดุพลังงานแสงอาทิตย์: การกรองทรายควอตซ์เพื่อกําจัดสิ่งสกปรกและเพิ่มความบริสุทธิ์ของแก้วแสงอาทิตย์

วัสดุเก็บพลังงาน: การกําจัดสิ่งสกปรกจากอิเล็กโทรไลต์ของแบตเตอรี่การไหลเวียนของวานเดียมเพื่อรับประกันความบริสุทธิ์ของอิเล็กโทรไลต์และประสิทธิภาพของแบตเตอรี่
