ภาพรวมผลิตภัณฑ์

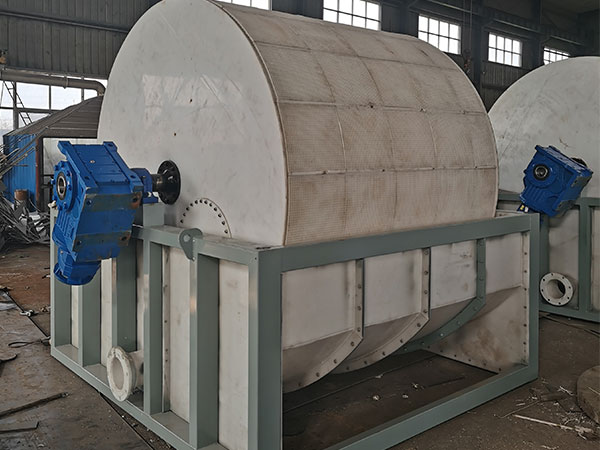

ตัวกรองสูญญากาศแบบหมุนอย่างต่อเนื่องเป็นอุปกรณ์แยกของแข็งและของเหลวที่จําเป็นในอุตสาหกรรมสมัยใหม่ได้ได้รับความนิยมอย่างแพร่หลายในหมู่องค์กรเนื่องจากหลักการทํางานที่ไม่ซ้ํากันและประสิทธิภาพการทํางานที่มีประสิทธิภาพสูง อุปกรณ์นี้ใช้แรงดันสูญญากาศเชิงลบเป็นแหล่งพลังงานของมันขับเคลื่อนผ้ากรองที่ออกแบบมาเป็นพิเศษเพื่อเข้าสู่การสัมผัสอย่างเต็มที่กับผ้าขนสัตว์ผ่านการหมุนอย่างสม่ําเสมอของกลองกรอง มันเสร็จสมบูรณ์อย่างราบรื่นกระบวนการที่สําคัญสี่การกรองการล้างการอบแห้งและการถอดออกในการดําเนินงานอย่างต่อเนื่อง

เมื่อเทียบกับอุปกรณ์การกรองแบบดั้งเดิมตัวกรองหมุนอย่างต่อเนื่องทํางานได้ดีมากในแง่ของการประหยัดพลังงานและการบริโภคที่ลดลงซึ่งช่วยให้บรรลุการรวมกันที่สมบูรณ์แบบของประสิทธิภาพสูงและการประหยัดพลังงาน

หลักการทํางาน:

กระบวนการทํางานของตัวกรองสูญญากาศหมุนอย่างต่อเนื่องส่วนใหญ่ขึ้นอยู่กับการเคลื่อนไหวหมุนของหม้อไอน้ําและการควบคุมโซนสูญญากาศที่แม่นยํา หลักการหลักของมันเกี่ยวข้องกับการใช้ความแตกต่างความดันระหว่างด้านในและด้านนอกของหม้อไอน้ําเพื่อเสร็จสิ้นกระบวนการกรอง

ขั้นตอนการแยกของแข็งของเหลว:กลองหมุนที่ความเร็วต่ําลงบางส่วนจุ่มลงในถังที่มีเปลือก พื้นที่สัมผัสกับพื้นผิวของเหลวถูกกําหนดเป็น "โซนการกรอง" และระบบสูญญากาศเปิดใช้งานฟังก์ชั่นการดูดซึมของมันในเวลาเดียวกันสร้างสภาพแวดล้อมความดันเชิงลบภายในกลอง ขับเคลื่อนโดยความแตกต่างของความดันเฟสของเหลวในกลองผ่านผ้ากรองและพอร์รี่ที่ครอบคลุมพื้นผิวของกลองและดูดซึมเข้าไปในช่องว่างของกลองผ่านท่อภายใน ในขณะที่อนุภาคที่แข็งถูกเก็บไว้โดยผ้ากรองค่อยๆสะสมบนพื้นผิวด้านนอกของผ้ากรองขึ้นรูปเป็น "ชั้นเค้กกรอง" สีชมพู

ขั้นตอนการทําความสะอาดของ impurity:ในขณะที่กลองยังคงหมุนพื้นที่ผ้ากรองที่มีเค้กกรองจะเข้าสู่ "โซนล้าง" ปลั๊กสเปรย์ที่ตั้งไว้ล่วงหน้าในโซนนี้จะเปิดใช้งานโดยฉีดละลายล้างอย่างสม่ําเสมอไปยังพื้นผิวของเค้กกรอง ภายใต้การดูดสูญญากาศโซลูชั่นล้างจะเจาะเข้าไปในชั้นเค้กกรองเพื่อละลายและกําจัดสิ่งสกปรกที่ละลายได้ ขึ้นอยู่กับความต้องการของกระบวนการโซลูชั่นล้างสามารถเก็บรวบรวมผ่านท่อแยกต่างหากเพื่อประมวลผลแยกต่างหากหรือผสมกับตัวกรองและปล่อยด้วยกัน

ขั้นตอนการกําจัดความชื้น:เค้กตัวกรองที่ล้างเข้าไปใน "โซนแห้ง" ในขณะที่กลองหมุน ในโซนนี้ระบบสเปรย์จะปิดและฟังก์ชั่นดูดสูญญากาศเท่านั้นที่ยังคงใช้งาน

ขั้นตอนการแยกกรองเค้ก:เมื่อกลองหมุนไปยัง "โซนการปล่อย" ระบบสูญญากาศจะปิดและภายในกลองกลับสู่ความดันภูมิอากาศ ในเวลาเดียวกันอุปกรณ์สกรูยึดติดกับพื้นผิวของผ้ากรองอย่างใกล้ชิดโดยล้างเค้กกรองแห้งออกจากผ้ากรอง ผ้ากรองหลังจากล้างเข้าไปในสถานีทําความสะอาดซึ่งขยะและสิ่งสกปรกของเค้กกรองที่เหลือจะถูกลบผ่านการล้างความดันสูง หลังจากทําความสะอาดพื้นผิวก็กลับเข้าไปในโซนกรองเพื่อเริ่มวงจรการทํางานใหม่

ในระหว่างกระบวนการทั้งหมดกลองรักษาการหมุนอย่างต่อเนื่อง ส่วนประกอบควบคุมหลักของมัน "หัวกระจาย" สลับระหว่างสถานะสูญญากาศและแรงดันบรรยากาศเพื่อแยกโซนฟังก์ชั่นได้อย่างแม่นยําเพื่อให้แน่ใจว่าขั้นตอนการกรองการล้างการอบแห้งและการถอดออกจะดําเนินการอย่างมีประสิทธิภาพในลําดับที่กําหนดเพื่อให้สามารถดําเนินงานการผลิตอย่างต่อเนื่อง



พื้นที่การใช้งาน

ตัวกรองแบบต่อเนื่องแบบหมุนด้วยประสิทธิภาพสูงและความสามารถในการดําเนินงานอย่างต่อเนื่องได้พบการใช้งานอย่างแพร่หลายในอุตสาหกรรมที่มีความต้องการการแยกของแข็งและของเหลวที่ชัดเจน

อุตสาหกรรมเคมี:พวกเขาสามารถนํามาใช้สําหรับการกรองและการประมวลผลของเหลวคริสตัลจากสารเคมีเกลืออินทรีย์และสี intermediates เพื่อให้บรรลุการแยกของแข็งและของเหลวที่มีประสิทธิภาพ

อุตสาหกรรมเหมืองแร่และโลหะ:พวกเขาสามารถกรองความเข้มข้นจากการไหลเวียนของแร่และดําเนินการแยกของเหลวและของแข็งของโซลูชั่นเกลือโลหะเพิ่มการใช้ทรัพยากร

อุตสาหกรรมอาหาร:พวกเขามีบทบาทสําคัญในการลดความชื้นของแครอทการกรองผลึกน้ําตาลและการแยกของเหลวและของแข็งในการผลิตผลิตภัณฑ์ถั่วเหลืองเพื่อให้แน่ใจว่าคุณภาพและประสิทธิภาพของการผลิตอาหาร

อุตสาหกรรมคุ้มครองสิ่งแวดล้อม:พวกเขาเหมาะสําหรับการลดความชุ่มชื้นในกระบวนการบําบัดน้ําเสียเช่นหล่อลื่นที่เปิดใช้งานและหล่อลื่นทางเคมีและยังสามารถบรรลุการกู้คืนของขยะน้ําเสียอุตสาหกรรมได้อย่างมีประสิทธิภาพซึ่งจะช่วยให้ความพยายามในการปกป้องสิ่งแวดล้อม

อุตสาหกรรมยา:พวกเขาสามารถใช้สําหรับการกรองของเหลวการบําบัดของยาปฏิชีวนะและดําเนินการแยกของเหลวที่แข็งและของเหลวของเหลวการสกัดที่สําคัญ

กรองหมุนอย่างต่อเนื่อง ส่วนประกอบหลัก:

ตัวกรองสูญญากาศแบบหมุนอย่างต่อเนื่องประสบความสําเร็จในการทํางานที่มีประสิทธิภาพและมีเสถียรภาพผ่านการโต้ตอบที่สอดคล้องกันของส่วนประกอบหลัก ส่วนประกอบหลักสามารถแบ่งออกเป็นสามประเภท: ส่วนประกอบการกรองหลักส่วนประกอบพลังงานและแรงดันลบและส่วนประกอบฟังก์ชั่นเสริม

1. ส่วนประกอบการกรองหลัก

เส้นทาง:ส่วนประกอบการดําเนินงานหลักของอุปกรณ์โดยทั่วไปเป็นรูปทรงกระบอก วัสดุที่เลือกขึ้นอยู่กับคุณสมบัติของผ้าขนสัตว์โดยทั่วไปสแตนเลส 304/316L, ไฟเบอร์กลาสหรือยางเคลือบด้วยความต้านทานการกัดกร่อน พื้นผิวถูกกระจายอย่างสม่ําเสมอด้วยรูปร่างตัวกรอง 0.5-2 มม. ฝาครอบด้วยผ้ากรอง ในระหว่างการดําเนินงานมันถูกจุ่มลงส่วนหนึ่งในถังผ้าขนสัตว์หมุนไปจนถึงการกรองการล้างการอบแห้งและการระบายน้ําที่สมบูรณ์แบบ พื้นที่ภายในแบ่งออกเป็นโซนการกรองการล้างการอบแห้งและการระบายน้ําโดยหัวกระจายเพื่อให้มั่นใจได้ถึงความต่อเนื่องที่ราบรื่นระหว่างแต่ละขั้นตอน

กรองผ้า:สารกรองพื้นผิวของถังทําจากโพลีเอสเตอร์ไนล่อนโพลีโพรพิลีนหรือตาข่ายสแตนเลสขึ้นอยู่กับคุณสมบัติของถัง ควรมีความต้านทานต่อกรดและอัลคาไลทนต่อการสึกหรอและมีขนาดพอร์รี่ที่เหมาะสมสําหรับการเก็บรักษาอนุภาค ฟังก์ชั่นของมันคือการจับกุมอนุภาคที่แข็งแกร่งเพื่อสร้างเค้กตัวกรองช่วยให้ของเหลวไหลผ่านถังจึงกําหนดประสิทธิภาพการกรองและความบริสุทธิ์ของเค้กตัวกรอง

ถัง Slurry:ป้องกันการกรองขยะโดยทั่วไปเป็นรูปสี่เหลี่ยมผืนผ้าด้วยวัสดุที่ทนต่อการกัดกร่อนเช่นเดียวกับหม้อไอน้ํา รูปแบบบางรุ่นรวมถึงอุปกรณ์ผสมเพื่อป้องกันการตกแต่งที่แข็งแกร่งและรักษาความเข้มข้นอย่างสม่ําเสมอ ส่วนล่างของหม้อไอน้ําถูกจุ่มลงด้วยความลึกการจุ่มน้ําที่สามารถปรับได้ซึ่งส่งผลต่อการก่อตัวของเค้กกรองความหนา 3-20 มม.

หัวกระจาย (วาล์วกระจายสูญญากาศ):"hub การเชื่อมต่อ" ระหว่างหม้อไอน้ําระบบสูญญากาศและท่อความดันอุณหภูมิที่ยึดติดกับปลายหนึ่งของแกนของหม้อไอน้ํา มีช่องวงแหวนที่สอดคล้องกับโซนการทํางานของหม้อไอน้ํา เมื่อหม้อไอน้ําจะเชื่อมต่อโซนการกรองกับระบบสูญญากาศโดยอัตโนมัติเพื่อสร้างสูญญากาศและเชื่อมต่อโซนระบายความร้อนกับความดันอุณหภูมิหรืออากาศอัด, ช่วยให้การเปลี่ยนความดันเพื่อให้แน่ใจว่าการทํางานอย่างต่อเนื่อง

2. พลังงานและส่วนประกอบของความดันเชิงลบ

ระบบส่งสัญญาณ:ประกอบด้วยมอเตอร์ลดและเกียร์เกียร์จะขับเคลื่อนหมุนด้วยความเร็วที่คงที่ ความเร็วสามารถปรับได้โดยใช้มอเตอร์ความถี่ที่แตกต่างกันเพื่อให้เข้าถึงความเร็วการกรองแร่ต่างๆเช่นการลดความเร็วสําหรับแร่ความหนาแน่นสูงเพื่อให้แน่ใจว่าความหนาของเค้กตัวกรอง

ระบบสูญญากาศ:แหล่งจ่ายไฟหลักสําหรับการกรองประกอบด้วยปั๊มสูญญากาศแหวนน้ํา / โรเตอร์แยกก๊าซและของเหลวและท่อสูญญากาศ มันสร้างสูญญากาศภายในกลองหมุนส่งเสริมการไหลของเหลวผ่านผ้ากรองเพื่อให้ได้การล้างและอบแห้งของเค้ก

3. ส่วนประกอบฟังก์ชั่นเสริม

อุปกรณ์กําจัดสินค้า:ประกอบด้วยสแตนเลสหรือทังสเตนคาร์ไบด์สกรูและสกรูปรับแถบติดตั้งบนด้านนอกของหมุนกลองในโซนระบายความร้อน ในระหว่างการใช้งานสกรูติดตามผ้ากรองอย่างใกล้ชิดเพื่อลบเค้กกรองแห้งพร้อมช่วงมุมปรับได้โดยตรงเพื่อให้แน่ใจว่าการระบายความร้อนอย่างละเอียดโดยไม่ต้องทําลายผ้ากรอง บางรุ่นมีลําเลียงสายพานลําเลียงสําหรับการถ่ายโอนโดยอัตโนมัติของเค้กกรอง

ระบบซักผ้า:ประกอบด้วยถังเก็บของเหลวซักผ้าท่อสเปรย์ในโซนซักผ้า 1-3 และวาล์วควบคุมการไหล ของเหลวซักผ้าถูกสเปรย์ลงบนเค้กตัวกรองเพื่อกําจัดสิ่งสกปรกที่ละลายได้และปรับปรุงความบริสุทธิ์ของเค้ก ของเหลวซักผ้าจะถูกดูดฝุ่นลงในหม้อไอน้ําเพื่อเก็บรวบรวมแยกต่างหากหรือผสมกับตัวกรอง

ประกอบด้วยลูกกลิ้งความตึงเครียดผ้ากรองที่ทั้งสองด้านของหม้อไอน้ําและท่อสเปรย์ความดันสูงที่อยู่เบื้องหลังพื้นที่ระบายน้ําIlter อุปกรณ์บํารุงรักษาผ้า:

ระบบควบคุม: โดยทั่วไปใช้ PLC พร้อมหน้าจอสัมผัสเพื่อตรวจสอบพารามิเตอร์เช่นแรงดันสูญญากาศความเร็วระดับของเหลวและไหลในเวลาจริงสนับสนุนการปรับอัตโนมัติ รุ่นขั้นสูงสามารถบูรณาการเข้ากับระบบ DCS ของโรงงานเพื่อการควบคุมระดับกลาง

ตัวกรองหมุนแบบต่อเนื่องแบบกําหนดเอง

ในอุตสาหกรรมเช่นสารเคมีและเหมืองแร่ซึ่งต้องการการดําเนินงานอย่างต่อเนื่องความเข้มสูงหรือในอุตสาหกรรมอาหารและยาที่ต้องตอบสนองมาตรฐานความบริสุทธิ์และความสอดคล้องที่เข้มงวดตัวกรองสูญญากาศคงที่ประสิทธิภาพสูงและเสถียรภาพ ไม่เพียง แต่ทํางานอย่างต่อเนื่องและอัตโนมัติ แต่ยังมีฟังก์ชั่นการควบคุมสูญญากาศที่แม่นยําและซักผ้าหลายขั้นตอนเพื่อให้แน่ใจว่าเนื้อหาของความชื้นในเค้กตัวกรองมีเสถียรภาพและอัตราการกู้คืนตัวกรองที่ดีขึ้นโดยตรงลดค่าเสียของวัตถุดิบและค่าใช้จ่ายหลังการประมวลผล

เราทุกคนรู้ว่าอุปกรณ์ที่เชื่อถือได้เป็นกุญแจสําคัญที่แท้จริงสําหรับความสงบสุข ดังนั้นนอกเหนือจากการปรับแต่งประเภทเครื่องตามความต้องการของคุณเราจะแนะนําคุณเกี่ยวกับวิธีการใช้งานและคุณสามารถติดต่อเราได้ตลอดเวลาสําหรับปัญหาใด ๆ การเลือกเครื่องกรองสูญญากาศนี้ไม่ได้เป็นเรื่องเพียงแค่ซื้อเครื่อง แต่เป็นเรื่องเกี่ยวกับการหาพันธมิตรที่เชื่อถือได้เพื่อช่วยให้คุณผลิตและสร้างกําไร
