ทําไมต้องเลือก Yinuo เครื่องกรองสูญญากาศโรตารี่?

ได้กลายเป็นตัวเลือกที่ต้องการสําหรับองค์กรจํานวนมากเนื่องจากข้อได้เปรียบหลักสามประการคือความสามารถในการปรับตัวทางเทคนิคความเสถียรในการดําเนินงานและประสิทธิภาพค่าใช้จ่ายเครื่องกรองสูญญากาศโรตารี่

ไม่ว่ามันจะเป็นการระงับอนุภาคบางหรือ colloids ความหนาแน่นสูงสามารถจัดการกับรอยขีดข่วนต่างๆ การปรับผ้ากรองความเร็วและระดับสูญญากาศตามสถานการณ์ของรอยขีดข่วนสามารถบรรลุประสิทธิภาพมากกว่า 90% ในการแยกของแข็งและของเหลวแก้ปัญหาของการแยกที่ไม่สมบูรณ์ในอุปกรณ์แบบดั้งเดิม1.การปรับตัวที่มีประสิทธิภาพกับเงื่อนไขการทํางานต่างๆ:

มันมาพร้อมกับฟังก์ชั่นการให้อาหารอัตโนมัติการขนถ่ายและการทําความสะอาดผ้ากรองกําจัดความจําเป็นในการทํางานด้วยตนเองบ่อย เมื่อเทียบกับอุปกรณ์ด้วยตนเองสามารถประหยัดมากกว่า 60% ของต้นทุนแรงงานและหลีกเลี่ยงการเปลี่ยนแปลงในประสิทธิภาพการกรองที่เกิดจากความแตกต่างในการทํางานด้วยตนเอง2. การลดต้นทุนและการปรับปรุงประสิทธิภาพโดยอัตโนมัติ:

ส่วนประกอบหลักของระบบกลองและสูญญากาศทําจากวัสดุทนต่อการสึกหรอและทนต่อการกัดกร่อนเช่น 304 / 316 เหล็กกล้าไร้สนิมและเคลือบซิลิโคนคาร์ไบด์ซึ่งสามารถทํางานอย่างมั่นคงได้นานกว่า 8000 ชั่วโมงโดยเฉลี่ย ชิ้นส่วนที่อ่อนแอเช่นผ้ากรองและผ้าปิดผนึกยังง่ายต่อการเปลี่ยนและสามารถเข้าใจได้ภายใน 1 ชั่วโมงของการบํารุงรักษา3. การดําเนินงานที่มั่นคงและค่าใช้จ่ายการบํารุงรักษาต่ํา:

ท่อสูญญากาศได้รับการเพิ่มประสิทธิภาพและติดตั้งปั๊มสูญญากาศประหยัดพลังงาน การบริโภคพลังงานต่อหน่วยของพื้นที่การกรองคือ 15% -20% ต่ํากว่าเฉลี่ยอุตสาหกรรม นอกจากนี้ยังสามารถบรรลุการปล่อยแห้งของขยะกรองและการกู้คืนและการใช้ซ้ําของกรองเพื่อตอบสนองความต้องการของการปล่อยสิ่งแวดล้อมและการรีไซเคิลทรัพยากร4. การใช้พลังงานต่ําตามความต้องการด้านสิ่งแวดล้อม:

สามารถปรับแต่งอุปกรณ์ที่มีวัสดุพิเศษหรือสกรู / สกรูปล่อยและแจ็คเก็ตความร้อนตามความต้องการของผู้ใช้เช่นความกัดกร่อนอุณหภูมิเนื้อหาของสารละลายและความต้องการความจุการผลิตของ 0.5-50 ตารางเมตรของพื้นที่การกรองครอบคลุมความต้องการการแบ่งอุตสาหกรรมหลาย5. ความสามารถในการปรับแต่งที่แข็งแกร่ง

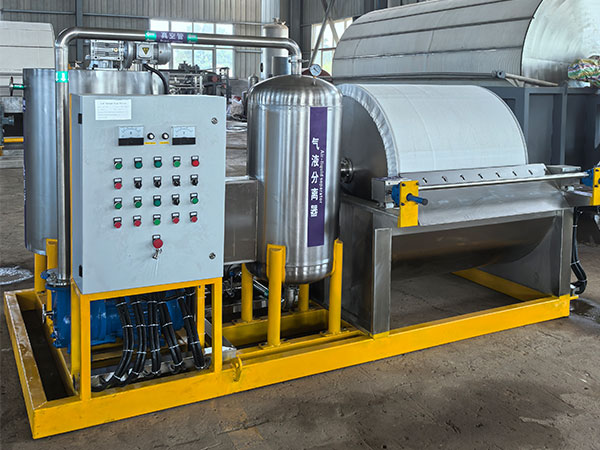

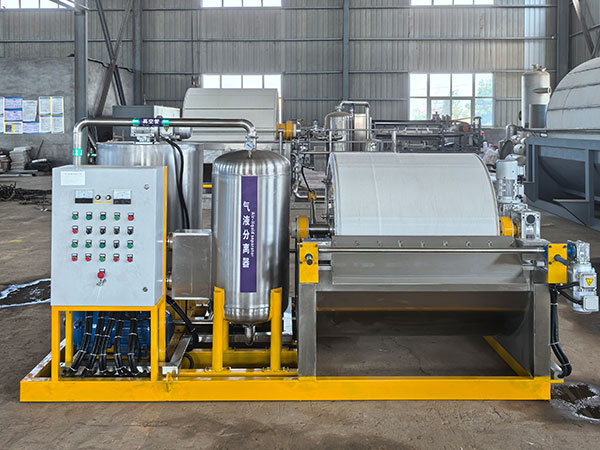

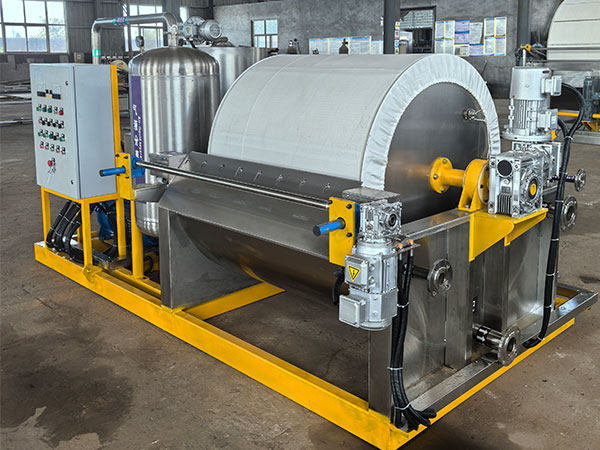

โครงสร้างของเครื่องกรองสูญญากาศโรตารี่

เครื่องกรองสูญญากาศโรตารี่ไดรฟ์ Yinuo ใช้การออกแบบแบบโมดูลที่มีโครงสร้างหลักประกอบด้วยหกโมดูล: ส่วนประกอบไดรฟ์ระบบสูญญากาศระบบส่งผ่านระบบการให้อาหารและปล่อยระบบระบบทําความสะอาดและระบบควบคุม ฟังก์ชั่นและวัสดุของแต่ละส่วนประกอบจะแสดงในตารางด้านล่าง

โมดูลหลัก	ส่วนประกอบที่สําคัญ	ฟังก์ชั่นและบทบาท	วัสดุทั่วไป
ชิ้นส่วนถนน	ร่างกาย Drum, ผ้ากรอง, หัวกระจาย	หลักการกรองเสร็จสิ้นกระบวนการ "การอบแห้งการกรองการอบแห้ง" ในระหว่างการหมุนของหม้อไอน้ํา; หัวการกระจายควบคุมสวิทช์สูญญากาศ / การระเบิด	Drum: 304 / 316 สแตนเลส; ผ้ากรอง: โพลีเอสเตอร์ / ไนล่อน / PTFE (เลือกขึ้นอยู่กับรอยขีดข่วน); หัวกระจาย: เหล็กหล่อ + อลอยด์ทนต่อการสึกหรอ
ระบบสูญญากาศ	ปั๊มสูญญากาศถังสูญญากาศท่อ	ให้สภาพแวดล้อมสูญญากาศที่เสถียรและสกัดตัวกรอง การเปลี่ยนแปลงความดันถังสูญญากาศ	ปั๊มสูญญากาศ: แหวนน้ํา / ประเภทราก ท่อ: สแตนเลส / UPVC
ระบบส่งสัญญาณ	มอเตอร์, reducer, chain / gear	ไดรฟ์กลองเพื่อหมุนด้วยความเร็วที่คงที่ซึ่งสามารถปรับได้โดยตัวแปลงความถี่ (0.5-10r / นาที)	มอเตอร์: มอเตอร์ความถี่ตัวแปร; ตัวลด: Pinwheel Cycloid
ระบบให้อาหารและออกกําลังกาย	ถัง Slurry, Scraper / Spiral Unloader	ถังหล่อลื่นจะใช้ในการจัดเก็บหล่อลื่นที่กรองและรักษาระดับของเหลวที่มั่นคง เครื่องกําจัดขนกรองเค้กออกจากผ้ากรอง	ถังหล่อลื่น: สแตนเลส; Unloader: สแตนเลส (สกรูด้วยยางทนต่อการสึกหรอ)
ระบบทําความสะอาด	สเปรย์ท่อ, เครื่องฉีดความดันสูง	ทําความสะอาดขยะกรองที่เหลืออยู่บนพื้นผิวของผ้ากรองเพื่อป้องกันการปิดผนึกและยืดอายุการใช้งาน	ท่อสเปรย์: สแตนเลส; ปุ่ม: พลาสติก / สแตนเลส (มุมปรับได้)
ระบบควบคุม	ตู้ควบคุม PLC, หน้าจอสัมผัส, เซ็นเซอร์	การควบคุมอัตโนมัติของอัตราการให้อาหารความเร็วของหม้อไอน้ําระดับสูญญากาศและความถี่ของการทําความสะอาด; การแสดงผลในเวลาจริงของพารามิเตอร์การทํางาน (เช่นอัตราการไหลของตัวกรองความหนาของเค้กตัวกรอง)	PLC:Siemens / Mitsubishi; เซ็นเซอร์: เซ็นเซอร์ระดับของเหลว, เซ็นเซอร์ความดัน

หลักการทํางาน

เครื่องกรองกลองหมุนแบบสูญญากาศ Yinuo ขึ้นอยู่กับหลักการของ "การกรองดูดสูญญากาศ" ได้รับการแยกของเหลวและของแข็งอย่างต่อเนื่องโดยการหมุนกลองตามนาฬิกา

ขั้นตอนการเจาะอาหาร (0 ° -30 °)

ส่วนล่างของหม้อไอน้ําจุ่มลงในผ้าขนสัตว์อาหารและของเหลวจะดูดสูญญากาศออก ผ้าพันแผลคงที่ยังคงอยู่บนผ้ากรองเพื่อสร้างเค้กกรองเริ่มต้นและการผสมสามารถเลือกเพื่อป้องกันไม่ให้อนุภาคตกอยู่ด้านล่าง

ขั้นตอนการกรองดูด (30 ° -150 °)

กลองที่มีเค้กตัวกรองออกจากขยะและสูญญากาศยังคงกรองเพิ่มความหนาของเค้กตัวกรองถึง 5-30 มม. ตัวกรองจะถูกกระจายผ่านหัวกระจายและหลอดสูญญากาศจากนั้นจะถูกขนส่งไปยังขั้นตอนการประมวลผลต่อไปโดยปั๊ม centrifugal

ขั้นตอนการอบแห้งของเค้กกรอง (150 ° -210 °)

การกระทําสูญญากาศอย่างต่อเนื่องช่วยลดปริมาณความชื้นของเค้กกรองถึง 10% -30%

ขั้นตอนการปลดปล่อยระเบิด (210 ° -240 °)

หัวกระจายจะเปลี่ยนเป็นโหมดระเบิดและอากาศอัดจะถูกระเบิดกลับจากหม้อไอน้ําช่วยให้เค้กตัวกรองสามารถแยกออกจากผ้าตัวกรองเพื่อการปล่อยได้อย่างง่ายดาย

ขั้นตอนการโหลด: (240 ° 300 °)

กลองหมุนไปยังพื้นที่การถอดออกและเครื่องสกรูสกรูจากเค้กตัวกรองซึ่งตกอยู่ในสายพานลําเลียงหรือถังเก็บข้อมูลเพื่อรีไซเคิล

ขั้นตอนการทําความสะอาดผ้ากรอง (300 ° -360 °)

สเปรย์น้ําบริสุทธิ์เพื่อล้างออกอนุภาคที่เหลือในผ้ากรองคืนประสิทธิภาพการกรองและน้ําเสียทําความสะอาดสามารถรีไซเคิลและนํากลับมาใช้ใหม่

โดยการเสร็จสิ้น 6 ขั้นตอนข้างต้นและขี่จักรยานอย่างต่อเนื่องตัวกรองหมุนแรงสูญญากาศสามารถบรรลุการทํางานอัตโนมัติอย่างเต็มที่ของ "การให้อาหารการกรองการอบแห้งการล้าง" โดยไม่ต้องหยุดเครื่อง

ฟังก์ชั่นหลัก

1. การแยกของแข็งและของเหลวที่มีประสิทธิภาพ: มันสามารถแยกของแข็งและของเหลวได้อย่างรวดเร็วในแขวนผลิตเค้กกรองที่มีปริมาณความชื้นที่ปรับได้และกรองที่ชัดเจนเพื่อตอบสนองความต้องการของการกู้คืน / การบําบัดเค้กกรองและกรองการไหลเวียน / การปล่อย

2. ฟังก์ชั่นการปรับกระบวนการ: ความเร็วกระบอกปรับระดับสูญญากาศอัตราการให้อาหารเหมาะสําหรับการกรองวัสดุที่แตกต่างกันและยังสามารถปรับความร้อนและการฉนวนกันความร้อนเพื่อจัดการกับวัสดุที่มีอุณหภูมิสูงหรือวัสดุที่แข็งแกร่งง่ายเช่นไขมัน paraffin ฯลฯ ที่ ≤ 150 °Cหลีกเลี่ยงการสะสม

3. การตรวจสอบและการป้องกันการดําเนินงาน: การตรวจสอบในเวลาจริงของระดับสูญญากาศอัตราการไหลของตัวกรองและความดันการทําความสะอาดผ้ากรอง พารามิเตอร์ที่ผิดปกติจะแจ้งเตือนโดยอัตโนมัติและกระตุ้นกลไกการป้องกัน อุปกรณ์ "การตรวจจับการละเมิดผ้ากรอง" เพื่อป้องกันผ้ากรองจากการละเมิดระหว่างการดําเนินงานและหลีกเลี่ยงการลดประสิทธิภาพการกรอง

4. ฟังก์ชั่นการบํารุงรักษาที่สะดวก: ผ้ากรอง adopts โครงสร้างการแทนที่อย่างรวดเร็ว, fixed โดยโค้งหรือสกรู, และสามารถเปลี่ยนได้ภายใน 30 นาทีโดยคนเดียว หมัดและหัวกระจายได้รับการออกแบบด้วย "โครงสร้างถอดออกและล้าง" ซึ่งสามารถถอดออกได้อย่างง่ายดายในระหว่างการบํารุงรักษาปกติเพื่อกําจัดวัสดุที่เหลือและป้องกันการกัดกร่อน

คุณสมบัติของผลิตภัณฑ์

เมื่อเทียบกับอุปกรณ์การกรองสูญญากาศแบบดั้งเดิมอุปกรณ์ Yinuo มีข้อได้เปรียบหลักหก

การทํางานอย่างต่อเนื่องเป็นสิ่งจําเป็นสําหรับเสถียรภาพ

กลองไม่ได้หยุดการหมุนโดยไม่ต้องจําเป็นต้องใช้เวลาสั้น ๆ ของ "การให้อาหารตัวกรองโหลด" เช่นเครื่องแผ่นและกรอบ หน่วยเดียวสามารถประมวลผล 0.5-30m 3 ต่อชั่วโมง

Slurry เหมาะสําหรับการผลิตอุตสาหกรรมขนาดใหญ่

เนื้อหาความชื้นต่ําของเค้กกรองและวัสดุที่แข็งแกร่งที่มีคุณภาพดี

ผ่านการลดความชื้นสองขั้นตอนของ "การกรองดูด + การอบแห้ง" และระดับสูญญากาศที่ปรับได้ปริมาณความชื้นของเค้กกรองต่ํากว่ากรองใบแบบดั้งเดิม 5% -15% และการใช้พลังงานของกระบวนการอบแห้งต่อไปยังสามารถลดได้ ตัวอย่างเช่นในอุตสาหกรรมเคมีการบริโภคไอน้ําของการอบแห้งเค้กกรองสามารถลดได้มากกว่า 20%

ความต้านทานการกัดกร่อนที่แข็งแกร่งสามารถจัดการกับวัสดุต่างๆ

เหล็กกล้าไร้สนิม 316L และ Hastelloy สามารถเลือกเป็นส่วนประกอบหลักและวัสดุ PTFE ที่มีกรดแอลกอฮอล์และความต้านทานอุณหภูมิสูงสามารถเลือกเป็นผ้ากรอง สามารถจัดการกับวัสดุกรดเช่นกรดซัลเฟอร์และกรดไฮโดรคลอรีนวัสดุแอลกอฮอล์เช่นไฮโดรออกไซด์โซเดียมเช่นเดียวกับวัสดุตัวทําละลายอินทรีย์ด้วยความหลากหลายของความสามารถในการปรับตัว

ระดับสูงของอัตโนมัติและใช้งานง่าย

การควบคุมโดย PLC + หน้าจอสัมผัสสามารถตั้งค่าพารามิเตอร์การกรองวัสดุที่แตกต่างกันได้ก่อน เมื่อเปลี่ยนวัสดุเพียงเทมเพลตเท่านั้นที่จําเป็นต้องปรับได้โดยไม่ต้องทําการเรียกเก็บซ้ํา การตรวจสอบระยะไกลยังสามารถติดตั้งได้ในทางเลือกและสถานะของอุปกรณ์สามารถดูได้บนโทรศัพท์มือถือหรือคอมพิวเตอร์

ฟุตนิรภัยขนาดเล็กและการใช้พื้นที่สูง

อุปกรณ์ได้รับการออกแบบแนวตั้งและกะทัดรัดใช้พื้นที่น้อยกว่า 30% -50% เมื่อเทียบกับตัวกรองแผ่นสูญญากาศที่มีความจุการผลิตเดียวกันทําให้เหมาะสําหรับสถานการณ์ที่มีพื้นที่ในการประชุมเชิงปฏิบัติการ จํากัด

การประหยัดพลังงานและการปกป้องสิ่งแวดล้อม

พร้อมกับปั๊มสูญญากาศประหยัดพลังงานการบริโภคพลังงานของหน่วยต่ํากรองสามารถรีไซเคิลและนํากลับมาใช้ใหม่และปริมาณของเสียที่ได้รับการรักษาโดยการกรองคุกกี้จะลดลงซึ่งสอดคล้องกับนโยบายแห่งชาติของ "ประหยัดพลังงานและลดการปล่อย" และ "เศรษฐกิจวงจร" ช่วยให้องค์กรลดค่าใช้จ่ายในการปกป้องสิ่งแวดล้อม

พารามิเตอร์พิเศษ

ข้อมูลจําเพาะของเครื่องกรองกลองหมุนสูญญากาศส่วนใหญ่ขึ้นอยู่กับ "พื้นที่กรองกลอง" จากการใช้ทดลองขนาดเล็กจนถึงการใช้อุตสาหกรรมขนาดใหญ่ พารามิเตอร์ทั่วไปคือดังต่อไปนี้

ข้อมูลจําเพาะและรูปแบบ (พื้นที่กรอง)	เส้นผ่าศูนย์กลางของกลอง (mm)	ความยาวกลอง (mm)	ช่วงความเร็ว (r / นาที)	ช่วงระดับสูญญากาศ (MPa)	ความจุในการประมวลผล (m 3 / h)	พลังงานมอเตอร์ (kW)	น้ําหนักอุปกรณ์ (kg)	การประยุกต์ใช้สถานการณ์
เอชดีเอชดี 0.5	600 คน	500 ชิ้น	0.5 - 8	-0.06~-0.09	0.5-2	0.75	800 ชิ้น	การทดลองในห้องปฏิบัติการและขนาดเล็ก
YN-ZG2	1000 คน	800 ชิ้น	0.5 - 6	-0.06~-0.09	2 - 8	1.5 ชิ้น	2200	การผลิตขนาดเล็กและขนาดกลาง (เช่นอาหารและยา)
YN-ZG-5	1200 คน	1400 คน	0.5 - 5	-0.06~-0.09	8 - 20	3	4500	การผลิตขนาดกลางถึงขนาดใหญ่ (เช่นอุตสาหกรรมเคมีและเหมืองแร่)
YN-ZG10	1600 วินาที	2000 ปี	0.5 - 4	-0.06~-0.09	20 - 40	5.5 ออนไลน์	8800	การผลิตอย่างต่อเนื่องขนาดใหญ่ (เช่นการปกป้องสิ่งแวดล้อมโลหะ)
YN-ZG-20(กําหนดเอง)	2000 ปี	3200	0.5-3	-0.06~-0.09	40 - 80	11	18000	โครงการอุตสาหกรรมขนาดใหญ่

พื้นที่การประยุกต์ใช้

เครื่องกรองหมุนแรงสูญญากาศใช้กันอย่างแพร่หลายในหกอุตสาหกรรมรวมถึงสารเคมีเหมืองแร่อาหารยาคุ้มครองสิ่งแวดล้อมและอุตสาหกรรมโลหะเนื่องจากความสามารถในการปรับตัวที่แข็งแกร่งประสิทธิภาพสูงและการดําเนินงานที่มั่นคงสถานการณ์เฉพาะดังต่อไปนี้:

อุตสาหกรรมเคมี: การแยกผงของแข็งและของเหลวเช่นบาริโอซัลเฟตและแคลเซียมคาร์บอเนตการกรองและการบริสุทธิ์ของสีและเรซินและการกําจัดสิ่งสกปรกจากโซลูชันการตอบสนอง

อุตสาหกรรมเหมืองแร่: การลดความชื้นของทองแดงเหล็กและสังกะสีเข้มข้นเช่นเค้กกรองทองแดงเข้มข้นที่มีปริมาณความชื้น ≤ 15% สําหรับการขนส่งและหล่อลื่นที่สะดวก การทําความสะอาดทรายคาลินและควอตซ์เพื่อกําจัดสิ่งสกปรกบางจากขยะ

อุตสาหกรรมอาหาร: การลดความชื้นของนมแตงกวาการแยกน้ําแตงกวาและน้ําประมวลผล ทําความสะอาดน้ําน้ําตาลและกําจัดคอลลอยด์ของขยะน้ําตาล การผลิตชีสแบ่งออกเป็น Whey และโยเกิร์ตเพื่อกําจัดสิ่งสกปรก

อุตสาหกรรมเภสัชกรรม: การกรองผลึกของยาปฏิชีวนะและวิตามินเพื่อกําจัดสิ่งสกปรกจากแอลกอฮอล์แม่ สารสกัดจะถูกกรองเพื่อกําจัดขยะยาและผ้ากรองสามารถทําจากวัสดุที่ไม่สม่ําเสมอเพื่อปรับปรุงความชัดเจน

อุตสาหกรรมคุ้มครองสิ่งแวดล้อม: การระบายน้ําหล่อลื่นของน้ําเสียในท้องถิ่น / อุตสาหกรรมที่มีปริมาณความชื้น ≤ 60% เหมาะสําหรับการจัดเก็บฝุ่นและการเผาไหม้ การกรองฝุ่นหล่อลื่นการเผาไหม้ฝุ่นแยกฝุ่นหล่อลื่นจากโซลูชั่น chelating

อุตสาหกรรมโลหะ: การกรองก๊าซเตาอบระเบิดล้างน้ําหล่อลื่นการกู้คืนผงเหล็กเข้มข้น การบริสุทธิ์ของอิเล็กโทรไลท์ระหว่างการอิเล็กโทรไลซิสทองแดงและสังกะสีเพื่อกําจัดหล่อลื่นอะโนด
