ในด้านการผลิตน้ําตาลตัวกรองสูญญากาศแบบหมุนเป็นชิ้นส่วนสําคัญของอุปกรณ์เพื่อให้บรรลุการแยกของแข็งและของเหลวที่มีประสิทธิภาพในน้ําน้ําตาล ไม่ว่ามันจะเกี่ยวข้องกับการประมวลผลถั่วเหลืองสําหรับการผลิตน้ําตาล การใช้ถั่วเหลืองสําหรับการผลิตน้ําตาลอุตสาหกรรมการสกัดน้ําตาลที่เหลือจากน้ําฝุ่นการประมวลผลเค้กกรองที่ผลิตโดยกระบวนการคาร์บอเนตหรือการทําความสะอาดน้ําผลไม้สีเขียวเพื่อปรับปรุงคุณภาพกระบวนการเหล่านี้ทั้งหมดขึ้นอยู่กับอุปกรณ์นี้สําหรับการดําเนินงาน

หลักการทํางานและการประยุกต์ใช้ของตัวกรองสูญญากาศแบบหมุนในอุตสาหกรรมน้ําตาล

ตัวกรองสูญญากาศแบบหมุนเป็นชนิดของตัวกรองสูญญากาศแบบต่อเนื่อง พื้นที่กรองของมันทําจากโพลีโพรพิลีนความแข็งแรงสูงด้วยการออกแบบโครงสร้างที่เหมาะสมเพื่อให้มั่นใจในความแข็งแกร่งและความทนทาน สามารถนํามาใช้กันอย่างแพร่หลายในอุตสาหกรรมเช่นการผลิตอัลคาไลการทําเหมืองแร่การทําเหมืองแร่ถ่านหินการทํากระดาษการประมวลผลอาหารการผลิตยาและการทําเหมืองแร่โลหะ

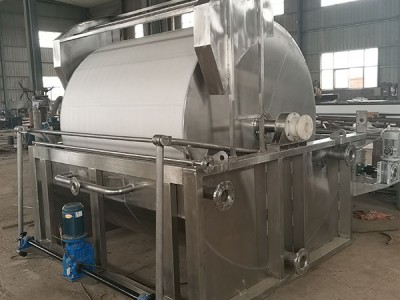

โครงสร้างและหลักการทํางานของตัวกรองสูญญากาศโรตารี่

ประกอบด้วยกลองหมุนแนวนอนที่มีหลุมบนผนังของมัน แผ่นรองรับและผ้ากรองถูกวางบนพื้นผิวกลองเพื่อสร้างพื้นผิวกรอง พื้นที่ภายใต้พื้นผิวกรองแบ่งออกเป็นหลายห้องแยกต่างหากในรูปพัดลมซึ่งแต่ละห้องเชื่อมต่อกับวาล์วกระจายผ่านทางท่อ

ในขณะที่กลองหมุนวงจรเต็มรูปแบบแต่ละห้องกรองจะเชื่อมต่อกันกับระบบสูญญากาศและระบบอากาศอัดผ่านวาล์วกระจายการดําเนินการตามลําดับเช่นการกรองการล้างการอบแห้งการหล่อลื่นและการกู้คืนผ้ากรอง บนพื้นผิวกรองทั้งหมดของกลอง:

โซนการกรองเป็นประมาณ 1/3 ของรอบ

พื้นที่ล้างและอบแห้งเป็นส่วนหนึ่งของวงจร

โซนกําจัดตะกั่วเป็น 1/6 ของวงกลม

มีส่วนเปลี่ยนระหว่างโซนเหล่านี้

ในระหว่างการกรองส่วนล่างของหม้อไอน้ําหมุนจะจุ่มลงในแขวนและหมุน กล้องกรองที่จุ่มลงในแขวนจะเชื่อมต่อกับระบบสูญญากาศ: ตัวกรองจะดูดออกจากตัวกรองในขณะที่อนุภาคของแข็งจะถูกดูดซับบนพื้นผิวของตัวกรองเพื่อสร้างส่วนที่เหลือของตัวกรอง หลังจากหมุนออกจากแขวนด้วยกลองของเหลวที่มีอยู่ในส่วนที่เหลือของตัวกรองจะถูกดูดซับออกอย่างต่อเนื่อง เมื่อจําเป็นต้องเอาตัวกรองที่เหลือในส่วนที่เหลือของตัวกรองน้ําซักผ้าสามารถสเปรย์เมื่อห้องกรองหมุนไปยังส่วนบนของกลอง ในเวลานี้ห้องกรองจะเชื่อมต่อกับระบบสูญญากาศอื่นและน้ําซักผ้าจะเจาะเข้าไปในชั้นน้ําซักผ้าเพื่อเปลี่ยนตัวกรองที่เหลือระหว่างอนุ

การออกแบบโครงสร้างและลักษณะทางเทคนิค

1. ส่วนประกอบหลักและวัสดุ

ร่างกายกลอง: 316L เหล็กกล้าไร้สนิมหล่อความแม่นยําข้อผิดพลาดรอบ ± 0.05 มม. ระดับความสมดุลแบบไดนามิก G0.5 ชั้นเคลือบผิวด้วยเลเซอร์ 3-5 มม. ชั้นเซรามิคอายุการใช้งานเพิ่มขึ้น 50% เมื่อเทียบกับ electroplating

ระบบกรอง: ผ้ากรอง PP เส้นใยแบบดั้งเดิม; รุ่นขั้นสูงจะใช้วัสดุกรองคอมโพสิต graphene สําหรับการผลิตมวลในปี 2025

หัวกระจายสูญญากาศ: การออกแบบปิดผนึกคู่, ระดับสูญญากาศ -0.08~-0.095MPa, ความแม่นยําของการกระจาย ± 0.5%; เมื่อเทียบกับอุปกรณ์แบบดั้งเดิมเนื้อหาของความชื้นในเค้กตัวกรองสามารถลดได้ 3-5 จุดเปอร์เซ็นต์ทําให้การประมวลผลต่อไปของเค้กตัวกรองสะดวกยิ่งขึ้น

2. ระบบควบคุมอัตโนมัติ

หน้าจอสัมผัสมาตรฐาน Siemens S7-1200 PLC + 10 นิ้วรองรับการทําความสะอาดด้วยตนเองความแตกต่างความดันแบบกําหนดเวลา/คงที่การตรวจสอบความเร็วการกรองความหนาของเค้กตัวกรองและพารามิเตอร์อื่น ๆ

รุ่นขั้นสูงพร้อมกับโมดูล IoT การทํางานระยะไกลและการบํารุงรักษา + การเตือนความผิดพลาด (ความแม่นยํา ≥ 92%), วงจรการเพิ่มประสิทธิภาพการคํานวณขอบและการใช้พลังงานลดลง 13%

อินเตอร์เฟซ DP ที่กําหนดเองซึ่งสามารถเชื่อมต่อกับระบบ MES ของโรงงานน้ําตาลเพื่อให้สามารถติดตามข้อมูลกระบวนการได้อย่างเต็มที่



ตัวกรองสูญญากาศหมุนในอุตสาหกรรมน้ําตาลผู้ผลิต

ตัวกรองสูญญากาศแบบหมุนจํานวนมากในอุตสาหกรรมน้ําตาลไม่เพียง แต่เป็น "เครื่องมือการกรอง" แต่เป็นอุปกรณ์ที่สําคัญซึ่งไม่สามารถแยกออกจากการบริสุทธิ์หล่อลื่นไปจนถึงการประมวลผลเค้กกรองได้ เขาไม่เพียง แต่สามารถจับสิ่งสกปรกในน้ําน้ําตาลทําให้ผลิตภัณฑ์น้ําตาลที่ cristallized จากนั้นมีคุณภาพสูงขึ้น แต่ยังปรับปรุงประสิทธิภาพและประหยัดต้นทุนสําหรับโรงงานน้ําตาลผ่านการดําเนินงานอย่างต่อเนื่องโดยเฉพาะอย่างยิ่งเหมาะสําหรับความต้องการการผลิตขนาดใหญ่ของโรงงานน้ําตาลขนาดกลางและขนาดใหญ่

ด้วยความต้องการที่เพิ่มขึ้นสําหรับการประหยัดพลังงานและอัจฉริยะในอุตสาหกรรมน้ําตาลอุปกรณ์นี้ยังสามารถอัพเกรดได้จากวัสดุกรองที่ทนทานมากขึ้นไปจนถึงระบบการดําเนินงานและการบํารุงรักษาระยะไกลซึ่งทั้งหมดจะช่วยให้โรงงานน้ําตาลลดการใช้พลังงานและปัญหา ในอนาคตจะยังคงย้ายไปสู่คาร์บอนต่ําและทิศทางที่ชาญฉลาดมากขึ้นเล่นบทบาทสําคัญในสายการผลิตน้ําตาลและให้การสนับสนุนที่เชื่อถือได้สําหรับโรงงานน้ําตาลเพื่อให้มั่นใจในคุณภาพและควบคุมค่าใช้จ่าย
